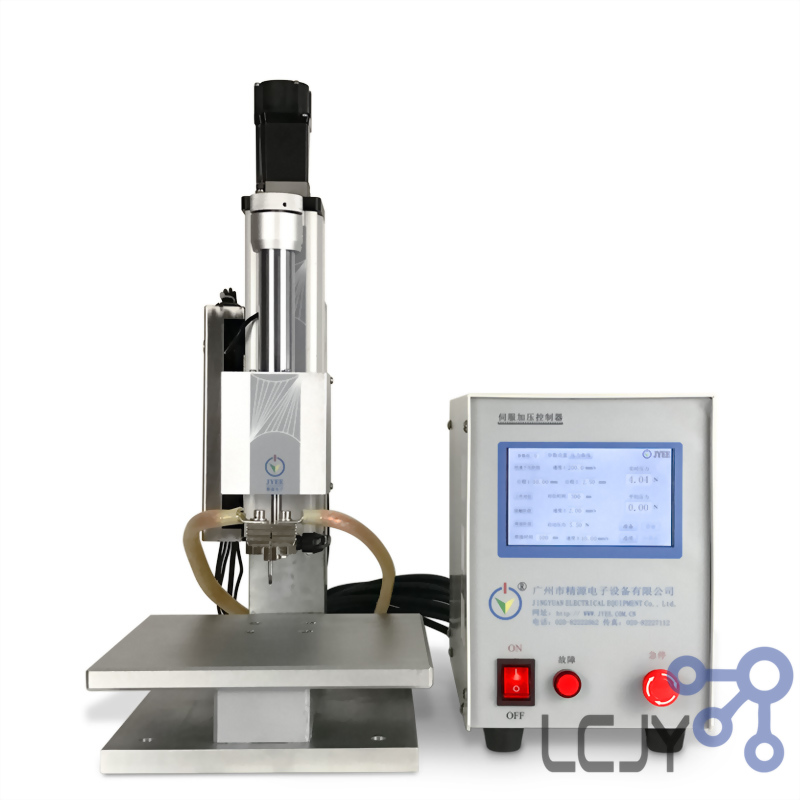

伺服加壓點焊機頭和伺服加壓控制器是一種用於電阻點焊的數位式焊接位移和壓力控制設備，適用於小壓力下微型零件的精密焊接。此套設備結合電阻焊電源共同組成一套完整的電阻焊焊接設備，該設備採用伺服加壓為焊接提供焊接壓力，結合壓力檢測和控制技術，實現對焊接過程中焊接壓力和焊接位移的控制。

系統焊接參數採用數位觸控螢幕整合設置，參數調節方便、直觀,具有焊接壓力控制準確、穩定，位移控制精度高等特點，其位移控制精度高達10µm，焊接壓力控制精度達0.01N。

型號：JYHSF-01

加壓範圍(N)：7~100

電極行程(mm)：30

設定模式：5種

控制模式：位移、壓力、協調模式

移動速度(mm/s)：0~75

重量(kg)：8

其他：實際根據具體需求再做調整。

1.數位式高精度焊接壓力控制。

2.使用高精度微型壓力感測器，結合壓力偵測與控制技術，焊接壓力控制穩定且準確，其壓力控制精度達01N、焊接壓力範圍0~20N。

3.可針對不同銲接件設定不同焊接啟動壓力及焊接過程中加壓速度。

4.直觀顯示每次焊接過程中焊接壓力變化曲線，焊接預壓力調節方便直覺。

採用伺服器加壓方式：

• 採用伺服位移控制技術控制焊接位移，位移控制精度高達10µm。
• 2段位移控制，可方便調整焊頭高度，實現工件與焊頭準確對位。
• 3段速度控制，實現工件與焊頭軟接觸，焊接過程中加壓速度可調。
• 觸控式人機介面設置，可直觀、方便設定焊接參數。
• 可依不同銲接件設定不同參數組。
• 非損壞故障情況下，採用一鍵式重置控制。
• 可依客戶要求設定不同的控制方式及焊接方式。

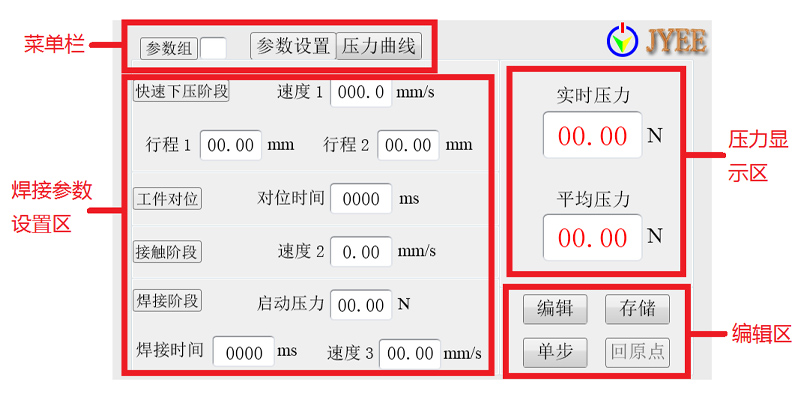

參數設置介面：

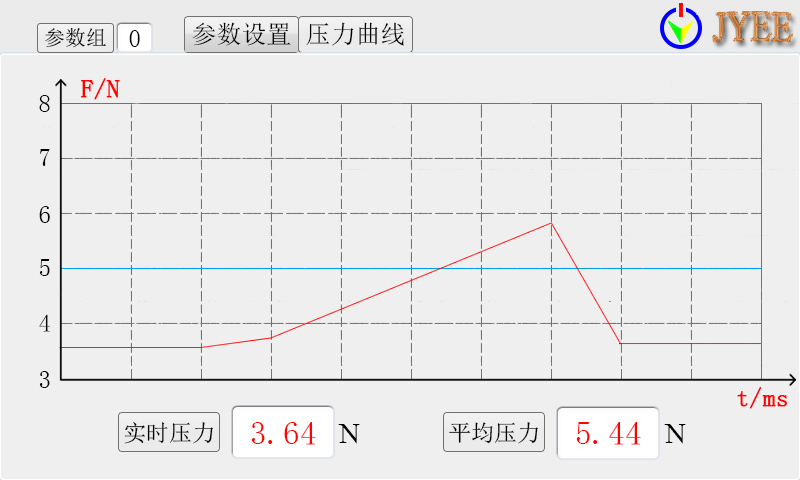

壓力曲線介面：
