漆包線點焊機焊接原理及特性：

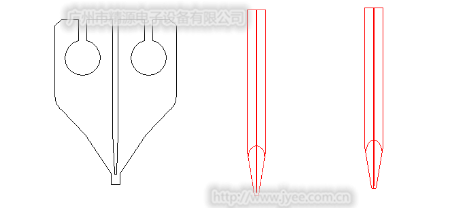

漆包線點焊機採用逆變直流焊接電源，搭配精密加壓機頭及特殊焊頭（高溫大電阻材料）。焊頭的正負電極上下連接，當壓在漆包線上時，大電流在短時間內通過焊頭，使焊頭迅速產生熱量。熱量先燒融漆包線的絕緣漆層，然後將銅線與焊盤熔合在一起。

此種焊接方法適用於細小的漆包線（直徑0.3mm以內），若漆包線較粗，焊頭損耗較大，沒有實際的經濟效益。

對於較大的線徑，可先移除絕緣漆層，再進行焊接。

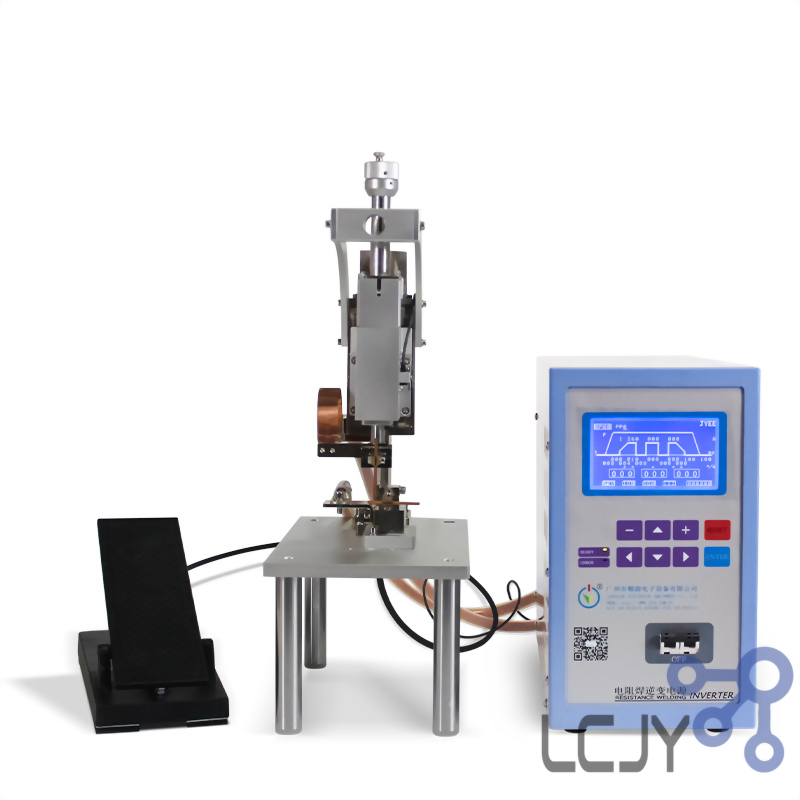

電源型號：JYD-03L(AL)

輸入電壓(V)：220V/3~380V

額定功率(kVA)：10

最大輸出電流(DCA)：3600

負載持續率(%)：10

逆變頻率(kHz)：4

焊接循環時段：11

機頭型號：JYHN-01

加壓範圍(N)：5~15

開合行程(mm)：40

臂伸量(mm)：57

滑桿安裝高度(mm)：85~145

其他：實際根據具體需求再做調整。

1.輸出直流電流，焊接電流為脈衝直流（波紋度小）。

2.逆變頻率為4KHz或8KHz，通電時間控制週期為0.125ms或0.25ms，焊接時間可自由控制。

3.可實施恆電壓、恆功率、恆電流和定脈寬模式控制。

4.具備電流異常、監控值超限、網壓超限、過熱等故障診斷及警報功能；可顯著降低產品焊接不良率。

5.採用三段加熱設置，電流緩緩緩降功能，有效解決「飛濺」現象，進一步確保焊接的穩定性；從而延長電極壽命。

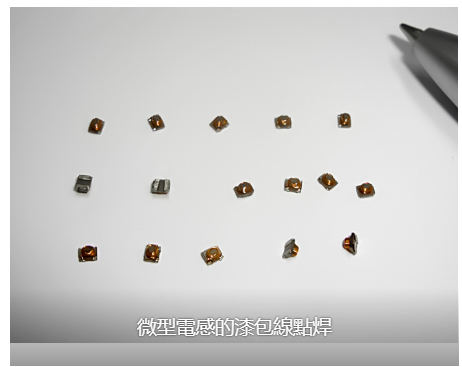

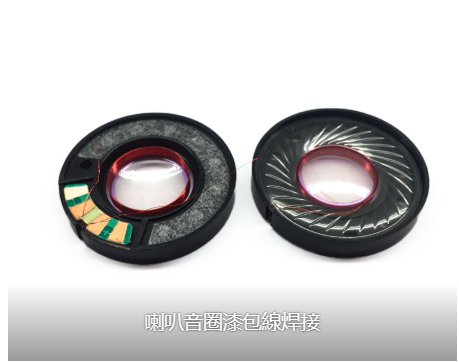

廣泛應用於各種精小元元件的焊接中，例如帶有小線圈的頻通訊元件、貼片變壓器、貼片電感、微型喇叭、

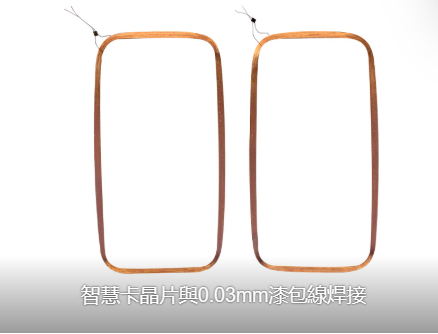

感應式IC卡、金融智慧IC卡、感測器等引線接點的焊接。

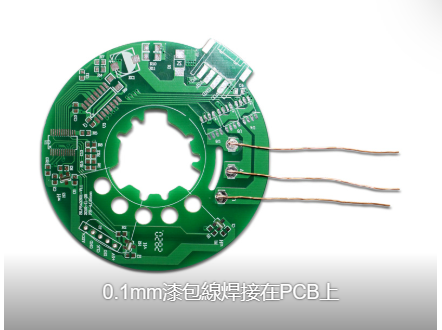

同樣可以焊接各種微細的金屬線、金屬帶，如印刷線路板的修補、太陽能電池的焊接等。

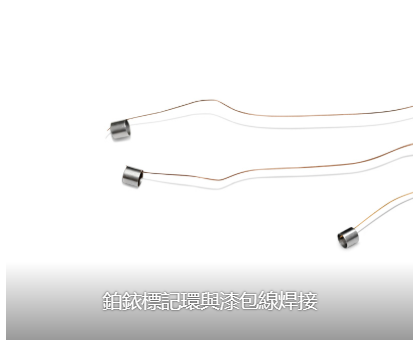

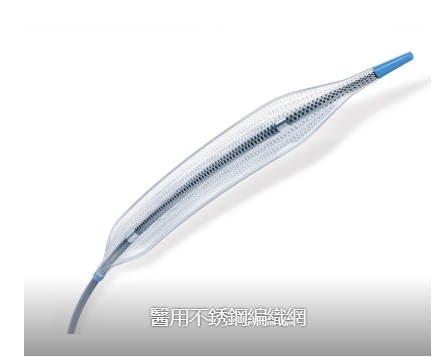

以及植入式的醫用器械，例如冠狀動脈造影導管的不銹鋼編織網，鉑銥合金標記環與漆包線的精密連接等等。
