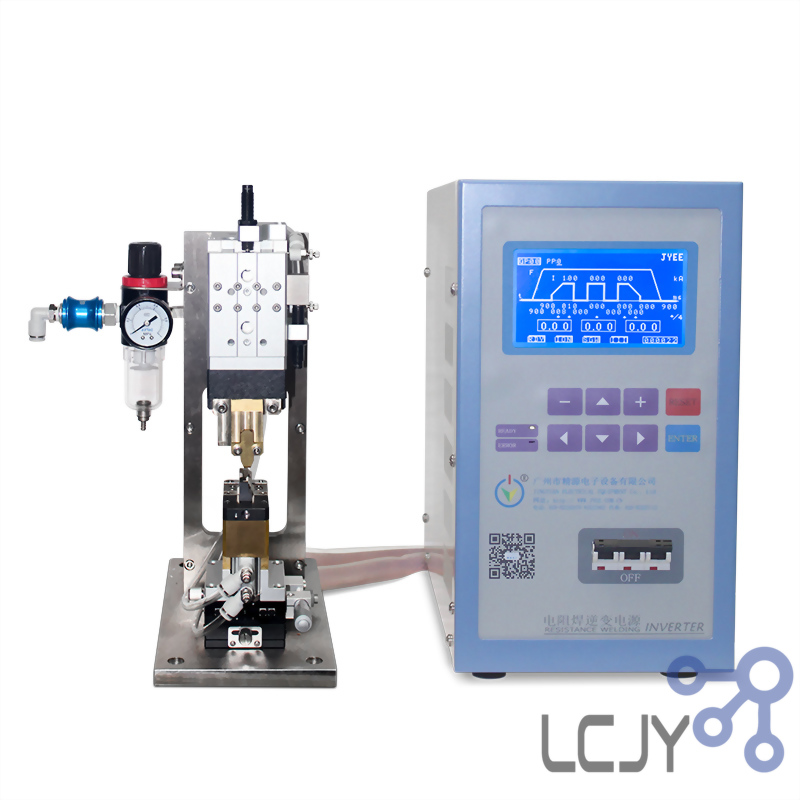

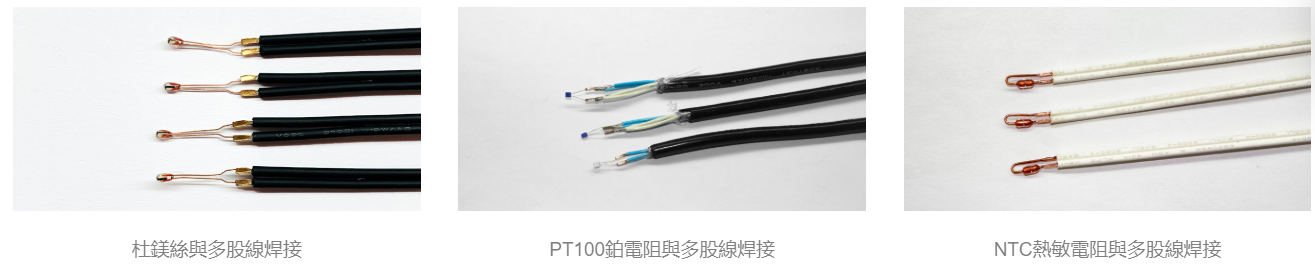

小型壓方焊接機，目前，多用於溫度感測器中的熱電阻引線與熱電偶反饋線的精密鏈接，

採用JYD-03L精密逆變電阻焊電源與JYYFN-10小壓方機頭，比雙壓方更穩定，在焊接PT100鉑熱電阻引線方面具有更重要的應用價值。

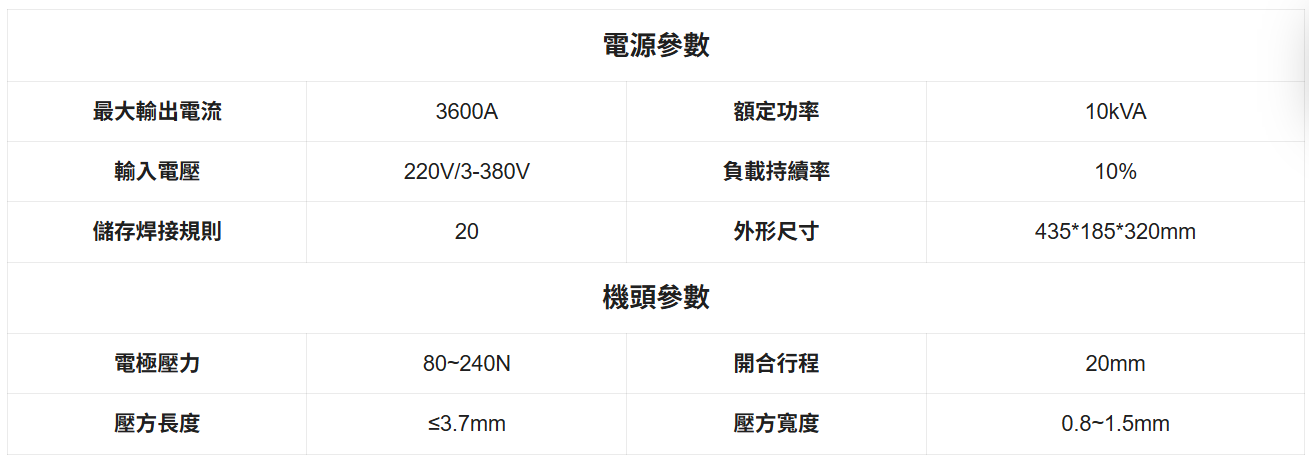

型號：JYD-03L(AL)

輸入電壓(V)：220V/3~380V

額定功率(kVA)：10

最大輸出電流(DCA)：3600

負載持續率(%)：10

逆變頻率(kHz)：4

控制模式：恆流、恆壓、恆功率、定脈寬

焊接循環時段：11

焊接脈衝數：3

電流緩降：有

儲存焊接規範數：20

外型尺寸(L×B×H)(mm)：435×185×320

重量(kg)：18 (19)

小型壓方焊接機的優點：

1.直流輸出的焊接電流呈脈動直流且波紋度小，避免了交流過零不連續加熱工件的缺點，從而使熱量更加集中，提高了焊接熱效率，特別適用於有色金屬材料和一些難焊材料的焊接。相較於交流電阻焊，該技術能夠提高焊接過程的穩定性和焊接質量，並能夠延長電極的使用壽命。

2.直流輸出的焊接電流呈脈動直流且波紋度小，避免了交流過零不連續加熱工件的缺點，從而使熱量更加集中，提高了焊接熱效率，特別適用於有色金屬材料和一些難焊材料的焊接。相較於交流電阻焊，該技術能夠提高焊接過程的穩定性和焊接質量，並能夠延長電極的使用壽命。

3.具有電流失常、監控值超限、網壓超限、過熱等故障診斷與警報功能。逆變橋電流失常時會自動關斷，進而增強設備的保護功能。

4.響應速度快。由於採用了較高的逆變頻率（4kHz、1kHz）， 通電時間控制週期為0.25ms 或1ms，比傳統交流焊機增加20~80倍。

小型壓方焊接機頭特點：

1.剛性好，工作中產生撓曲變形很小、穩定性好。

2.採用汽缸加壓、消壓動作靈活、迅速，良好的電極跟隨性。

3.壓力精密可調，適應不同的焊接工藝要求。
